現代大型民用飛機用電設備常把電纜和電氣元器件相對集中處設計成一個整體電氣部件,MD90飛機的無線電設備架、電源中心就是這樣的電氣部件。
無線電設備架是全機無線電設備的安裝架,其基礎結構是3個鋁合金結構支架,其上安裝15個大型復雜電纜組件(電纜圖號約60個),包括4根特大型電纜和4個站位板(相當于4個大型的接線盒),有大量的接線模塊來實現這15個電纜組件間的交連。電纜的另一端敷設在機頭內,與駕駛艙內的各種控制盒及儀表板的電纜相連接。無線電設備架是飛機的關鍵部件之一,總重量約326kg。

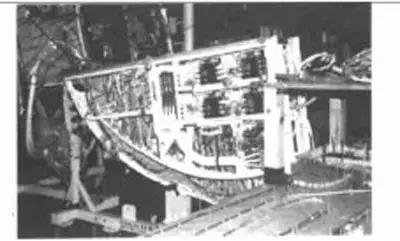

MD90飛機無線電設備架
電源中心是全機的配電中心,由電源中心主體和頂部開關板以及幾個繼電器板組成,其上安裝有大量的電氣元器件,如繼電器、開關、保護器、熔斷器、電阻、整流二極管等。有約20根電纜和接線模塊將這些元器件互相交連在一起。電纜的另一端敷設在機頭內與無線電設備架電纜、儀表電纜及機身電纜相連。電源中心也是飛機的關鍵部件之一,總重量約368kg。

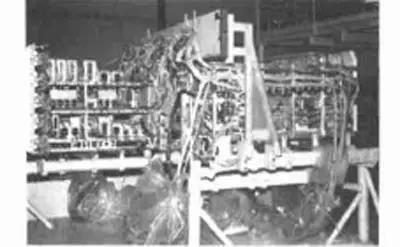

電源中心裝配現場
MD90飛機的全機電纜,包括機頭電纜、機翼電纜和機身電纜,約有200根,加上無線電設備架電纜和電源中心電纜,總共有大小電纜組件約240個,導線總數約24800根,總長約125km,電纜總重1252kg,需加工的端點約51000點,最長的電纜組件約37m。
小編點評
MD90上光導線就有24800根……小編深深地被這個數字震驚了，這還只是MD90，再想想其他更大的飛機，從一個個部件到一架架飛機，集合了多少航空人的汗水與智慧，小編不禁覺得造飛機真是一件復雜而又偉大的事業！！！
